علامت اختصاری آهن آلات (پروفیل، قوطی، لوله، ورق)

 در صنعت ساختمان‌سازی و تولید، آهن آلات نقش مهمی را ایفا می‌کنند. علامت اختصاری آهن آلات همچون زبان رمزی، به متخصصان این حوزه این امکان را می‌دهد که به سرعت و با دقت مشخصات فنی مقاطع فولادی را شناسایی و انتخاب کنند. این علائم که اغلب به صورت حروف، اعداد یا نمادهای هندسی روی محصولات حک می‌شوند، حاوی اطلاعات کلیدی همچون نوع مقطع، ابعاد، استاندارد تولید و حتی برند کارخانه محصول مورد نظر می‌باشند. در بازار کارخانه‌های معتبر از علائم اختصاری خود استفاده می‌کنند تا اصالت محصول را تضمین کنند.

شناخته علامت اختصاری آهن آلات می‌تواند از اشتباهات پرهزینه جلوگیری کند؛ همچنین این علائم در کنترل کیفیت و ردیابی محصولات در زنجیره‌ی تامین مفید هستند. با پیشرفت فناوری برخی کارخانه‌ها علائم را با کدهای QR ترکیب می کنند تا اطلاعات بیشتری ارائه دهند. شرکت صبا پروفیل به عنوان یکی از پیشگامان تولید و تامین مقاطع فولادی در ایران، بر اهمیت شناخت این علائم و انتخاب محصولات بر اساس استانداردهای دقیق تأکید دارد. در این مقاله به بررسی کاربردها و علائم خاص هر محصول می‌پردازیم تا درک جامعی کسب کنید‌.

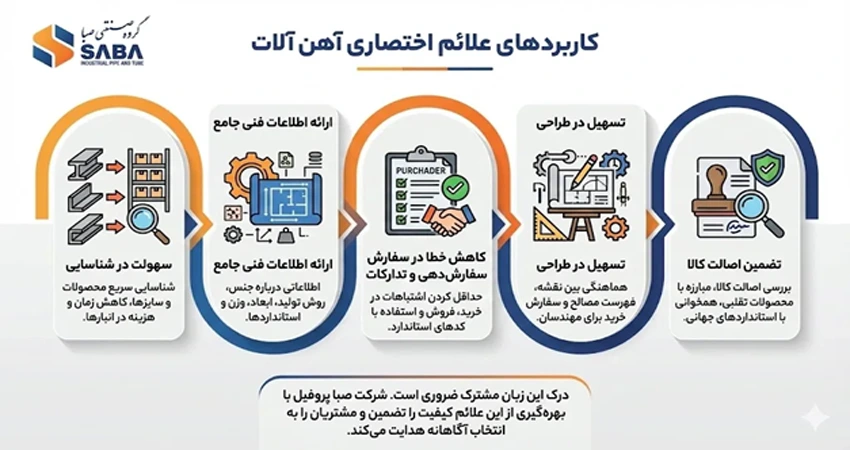

کاربردهای علائم اختصاری آهن آلات

علائم اختصاری در آهن آلات تنها یک یعنی حروف و اعداد تصادفی نیستند؛ بلکه ابزاری برای هماهنگی و کارایی در صنایع مختلف به شمار می‌روند. در واقع هر بخش این کدها اطلاعاتی را ارائه می‌دهد. علامت اختصاری آهن آلات نه تنها به خریداران کمک می‌کند تا محصولات با کیفیتی را انتخاب کنند، بلکه در نقشه کشی، محاسبات مهندسی و حتی صادرات نقش مهمی دارد.

سهولت در شناسایی

یکی از اصلی‌ترین کاربردهای علائم اختصاری، شناسایی سریع محصولات است. این علائم امکان تشخیص سریع نوع مقطع (مثل تیرآهن، نبشی، ناودانی) و سایز آن را فراهم می‌آورند. در انبارهای بزرگ علائم اختصاری زمان و هزینه را کاهش می‌دهند و از اشتباهات انسانی جلوگیری می‌کنند.

ارائه اطلاعات فنی جامع

علائم اختصاری معمولاً شامل اطلاعاتی درباره‌ی جنس فولاد، روش تولید، ابعاد، وزن در واحد طول و استانداردهای مرتبط هستند.

کاهش خطا در سفارش دهی و تدارکات

با استفاده از این کدهای استاندارد احتمال اشتباه در خرید، فروش و استفاده از مقاطع فولادی به حداقل می‌رسد.

تسهیل در طراحی

در نقشه‌کشی و طراحی سازه‌ها کاربردهای علائم اختصاری برجسته است. مهندسان از این نمادها برای مشخص کردن مواد اولیه استفاده می‌کنند که هماهنگی بین نقشه، فهرست مصالح و سفارش خرید را تسهیل می‌کند.

تضمین اصالت کالا

یکی دیگر از کاربردها مبارزه با محصولات تقلبی است. با حک علائم اختصاری محصولات، خریداران می‌توانند اصالت کالا را بررسی کنند. این موضوع در بازار رقابتی ایران اهمیت بسیاری دارد. همچنین در صادرات علائم استاندارد کمک می‌کنند تا محصولات ایرانی با استانداردهای جهانی همخوانی داشته باشند.

درک این زبان مشترک برای هر کسی که در زنجیره تامین صنعت ساختمان و تولید فعال است، یک ضرورت محسوب می‌شود. شرکت صبا پروفیل با تمرکز بر تولید پروفیل و لوله، از این علائم برای برجسته کردن کیفیت محصولات خود بهره می‌برد و مشتریان را به سمت انتخاب آگاهانه هدایت می‌کند.

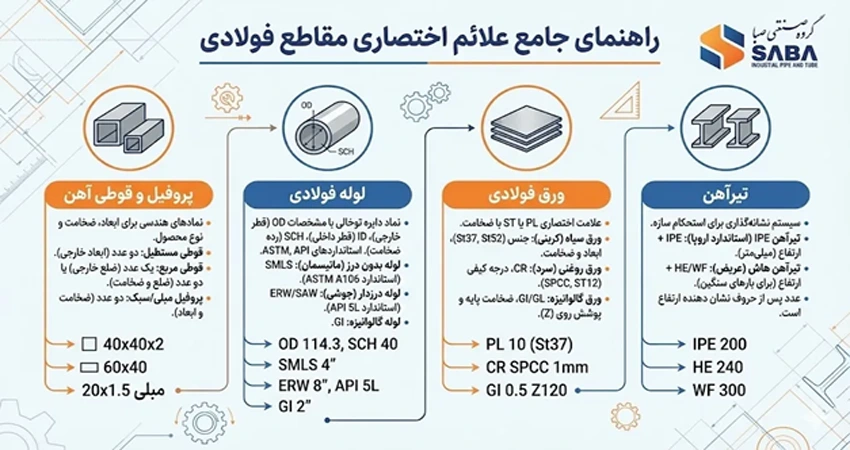

علائم اختصاری پروفیل و قوطی آهن

پروفیل و قوطی آهن از پرکاربردترین مقاطع فولادی هستند که در ساختمان سازی، مبلمان و صنایع مختلف استفاده می‌شوند. علائم اختصاری پروفیل و قوطی آهن معمولاً به صورت نمادهای هندسی نمایش داده می‌شوند. این علائم ابعاد، ضخامت و نوع محصول را مشخص می‌کنند.

برای قوطی و پروفیل مستطیل از دو عدد استفاده می‌شود که نشان دهنده ابعاد مقطع خارجی پروفیل است.

برای پروفیل مربع یک عدد یا دو عدد درج می‌شود. یک عدد نشان دهنده طول ضلع خارجی قوطی مربع است و دو عدد علاوه بر ضلع خارجی ضخامت قوطی را نیز مشخص می‌کند.

برای پروفیل مبلی صبا پروفیل یا کارخانه های دیگر که ضخامت دیواره کمتری دارد و در کاربردهای غیر سازه‌ای مانند ساخت مبلمان و دکوراسیون استفاده می‌شود نیز دو عدد درج می‌شود که نشان‌دهنده‌ی ضخامت و ابعاد پروفیل سبک صبا پروفیل یا کارخانه های دیگر است.

علامت اختصاری لوله فولادی

لوله فولادی یکی از کلیدی‌ترین محصولات در صنایع نفت، گاز و ساختمان است. علامت اختصاری لوله فولادی اغلب به صورت دایره توخالی نمایش داده می‌شود و شامل مشخصاتی مانند OD (قطر خارجی) ID (قطر داخلی) و SCH (رده ضخامت) است. این علائم بر اساس استانداردهایی مانند ASTM یا API تعریف می‌شوند.

لوله بدون درز یا مانیسمان اغلب با علامت SMLS (مخفف Seamless) و سایز اسمی و ضخامت شناخته می‌شود. استاندارد رایج برای آن‌ ASTM A106 است.

لوله جوشی یا درزدار با نورد ورق و جوش تولید می‌شود و با علائمی مثل ERW (جوش مقاومتی) یا SAW (جوش زیرپودری) و سایز و ضخامت مشخص می‌شود. استاندارد API 5L برای لوله‌های خطوط انتقال رایج است.

لوله گالوانیزه معمولاً با علامت GI (مخفف Galvanized Iron) و سایز مشخص می‌شود.

شرکت صبا پروفیل به عنوان متخصص در تولید لوله از علائم دقیق برای محصولات خود استفاده می‌کند تا مشتریان بتوانند لوله‌های با دوام انتخاب کنند. در نهایت شناخت علامت اختصاری لوله فولادی از نشتی و شکست جلوگیری می‌کند.

علامت اختصاری ورق فولادی

ورق فولادی پایه بسیاری از محصولات صنعتی است. علامت اختصاری ورق فولادی معمولاً PL یا ST است و همراه ضخامت درج می‌شود. (برای مثال PL 2 نشان‌دهنده ورق ۲ میلی‌متری است) این علائم نوع ورق  استاندارد را نشان می‌دهند. ورق‌ها به انواع سیاه، گالوانیزه یا روغنی تقسیم می‌شوند. علامت اختصاری شامل حروفی مانند A برای ساده یا B برای مقاوم است.

ورق سیاه (فولاد کربنی)

علائم این ورق معمولاً شامل ذکر جنس (مانند St37 یا St52)، ابعاد (طول و عرض) و ضخامت (مثلاً ۲۰۰۰×۱۰۰۰×۱۰ میلی‌متر) می‌شوند.

ورق روغنی (ورق سرد)

این نوع ورق با علامت CR (اختصار Cold Rolled) و درجه کیفی (مثل SPCC یا ST12) شناخته می‌شود.

ورق گالوانیزه

این ورق با علامت GI یا GL، ضخامت ورق پایه و ضخامت پوشش روی (مثلاً GI 0.5 با Z120) مشخص می‌شود.

این علائم در صنایع خودرو و ساختمان کاربرد دارند. صبا پروفیل از ورق‌های باکیفیت برای تولید پروفیل استفاده می‌کند و علائم را برای شفافیت حفظ می‌کند.

علامت اختصاری تیرآهن

تیرآهن، ستون فقرات ساختمان و نماد استحکام در سازه‌ها ‌می‌باشد که با سیستم نشانه گذاری مشخصی معرفی می‌شود.

تیرآهن IPE (استاندارد اروپا)

علامت این نوع تیرآهن به صورت IPE به همراه یک عدد که نشان دهنده ارتفاع مقطع بر حسب میلی‌متر است، درج می‌شود. (مانند IPE 200)

تیرآهن هاش (تیرآهن عریض)

 این نوع تیرآهن با علامت HE یا WF (اختصار Wide Flange) به همراه عدد مربوط به ارتفاع شناخته می‌شود. (مثلاً HE 200) این تیرآهن‌ها برای تحمل بارهای سنگین‌تر مناسب .

به طور کلی در این موارد عدد پس از حروف نشان دهنده ارتفاع کلی تیر آهن بر حسب میلی‌متر یا سانتی‌متر است. انتخاب بین این استانداردها بستگی به محاسبات سازه و نقشه‌های اجرایی دارد.

جمع‌بندی

آشنایی با علامت اختصاری آهن آلات نه تنها شناخت تئوری، بلکه یک ابزار کاربردی قدرتمند برای همه فعالان در صنعت ساخت و ساز و تولید است. این علائم همچون زبان رمزی پلی میان طرح مهندسی و اجرای دقیق هستند که در نهایت منجر به شناخت دقیق، افزایش ایمنی، دوام و بهره‌وری پروژه‌ها می‌شوند. انتخاب محصولی با علائم اختصاری صحیح و منطبق بر استانداردهای روز، سرمایه‌ای بلند مدت است.

شرکت صبا پروفیل با تمرکز بر تولید مقاطع فولادی باکیفیت و مطابق با بالاترین استانداردهای ملی و بین‌المللی، با درج علائم اختصاری دقیق کیفیت و اطلاعات محصول را در اختیار خریداران قرار می‌دهد. شما می‌توانید برای خرید لوله و پروفیل‌ مبلی به وب‌سایت صبا پروفیل مراجعه کنید. برای اطمینان از اصالت کالایی که قصد خرید دارید و تطابق با نیاز خود، به علامت اختصاری آهن آلات توجه ویژه داشته باشید.
